مدمج نماذج البناء - BIM Integrator Pro (COBie Manager)¶
الشاشة دي بتربط بيانات BIM (نماذج المباني ثلاثية الأبعاد من Revit) ببيانات COBie (جدول بيانات الأصول بصيغة Excel) وتستوردهم مع بعض في النظام مرة واحدة - كل أصل هيبقى ليه موقعه الحقيقي جوه النموذج ثلاثي الأبعاد وبياناته الكاملة في نفس الوقت.
الشريط العلوي¶

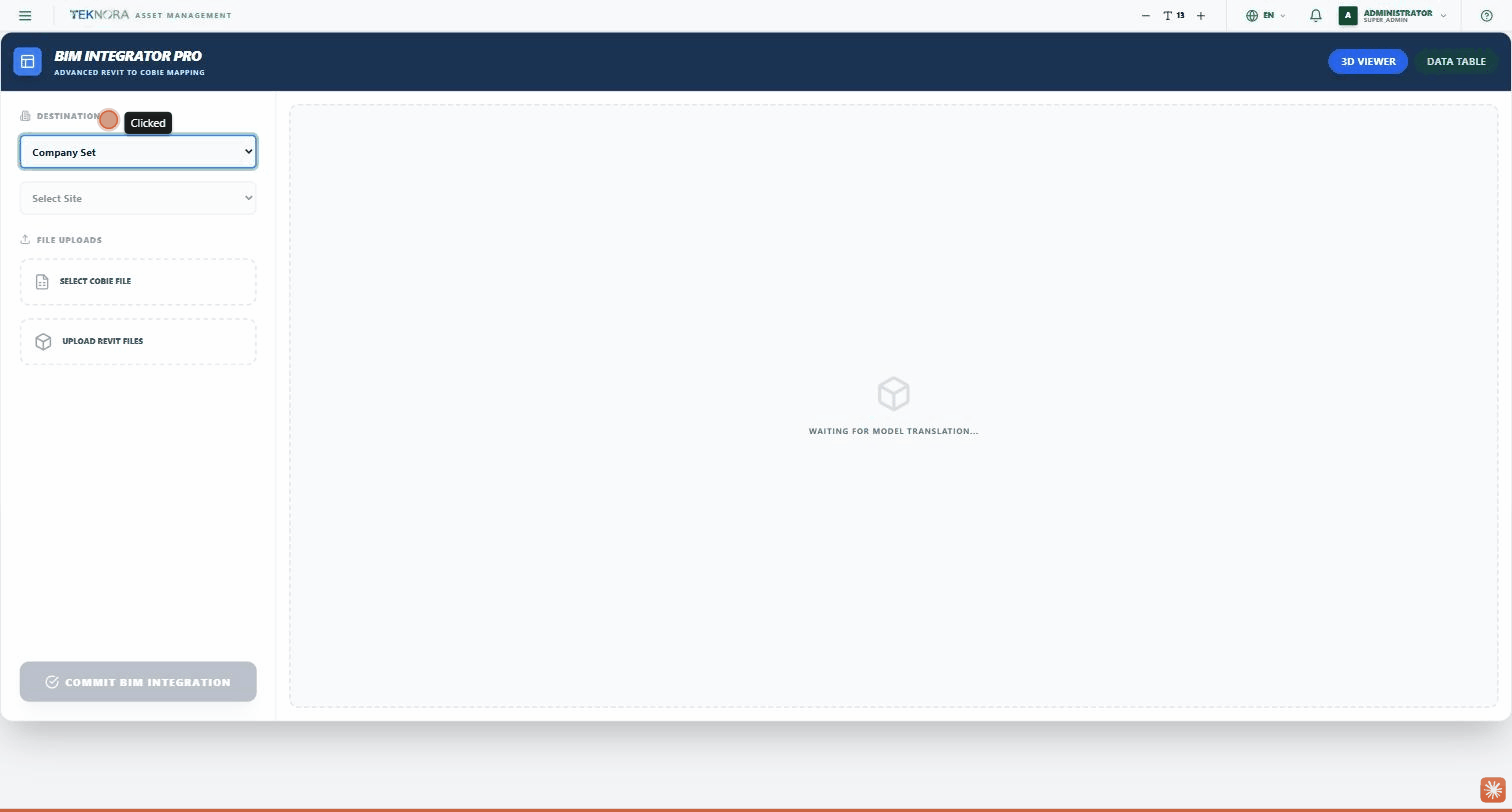

- عنوان الأداة: "BIM INTEGRATOR PRO - ADVANCED REVIT TO COBIE MAPPING".
- تبديل العرض: تابين - 3D VIEWER (عارض النموذج ثلاثي الأبعاد) و DATA TABLE (جدول بيانات COBie).
الشريط الجانبي (Destination & Uploads)¶
الوجهة (Destination)¶
- مجموعة الشركات (Company Set): اختار المؤسسة اللي هتستورد لها البيانات.
- اختر الموقع (Select Site): يتفعّل بعد اختيار المؤسسة، وبيعرض مواقعها.
تحميل الملفات (File Uploads)¶
- اختر ملف COBIE: ملف Excel (.xlsx) فيه بيانات الأصول (الاسم، الموقع، الوصف...).
- تحميل ملفات REVIT: ملف أو أكتر بصيغة .rvt - بيتحول تلقائيًا لنموذج ثلاثي الأبعاد قابل للعرض (عن طريق خدمة Autodesk).
بعد رفع ملفات الـ Revit، بتظهر قائمة "Preview Models" تقدر تدوس على أي نموذج فيها لعرضه في تاب الـ 3D Viewer.
عارض النموذج ثلاثي الأبعاد (3D Viewer)¶
بيعرض نموذج الـ BIM بعد تحويله (لو لسه بيتحول، بيظهر "WAITING FOR MODEL TRANSLATION..."). العرض تفاعلي بالكامل (تكبير/تصغير/دوران) زي أي برنامج BIM احترافي.
جدول البيانات (Data Table)¶
بعد ما ترفع ملف COBie، الجدول بيعرض معاينة (Preview) لكل صفوف الملف: اسم الأصل، الموقع (Space)، والوصف - عشان تتأكد إن البيانات صح قبل الاستيراد الفعلي.
اعتماد الدمج (Commit BIM Integration)¶
الزرار الأخضر/الأزرق تحت الشريط الجانبي - بيتفعّل بس لما تختار ملف COBie على الأقل. بالضغط عليه، النظام بيستورد كل بيانات الأصول (ومعاها روابط النماذج ثلاثية الأبعاد لو موجودة) للمؤسسة والموقع المختارين.
خطوات عملية¶
1. تحديد الوجهة¶
اختار المؤسسة ثم الموقع اللي هتستورد له البيانات.
2. رفع ملف COBie¶
اضغط SELECT COBIE FILE وارفع ملف الإكسل - هيتفتح تلقائيًا تاب DATA TABLE لمراجعة البيانات.
3. (اختياري) رفع نماذج Revit¶
اضغط UPLOAD REVIT FILES لو عندك نماذج ثلاثية الأبعاد مرتبطة بنفس المشروع.
4. المراجعة والاعتماد¶
راجع البيانات في تاب DATA TABLE والنماذج في تاب 3D VIEWER، وبعدين اضغط COMMIT BIM INTEGRATION.
قبل الاعتماد
عملية الاستيراد بتضيف سجلات جديدة فعليًا في قاعدة البيانات - راجع بيانات المعاينة كويس قبل الضغط على COMMIT، خصوصًا المؤسسة والموقع المختارين.
